Hallo. Was muss ich alles beachten bzw nach welchem Schema kann man vorgehen, um einen Dekodierer zu entwerfen, um einen 1-aus-2 - oder allgemein einen n aus m decoder kreieren will? Wo und warum muss man UND, NICHT oder sonstige Bestandteile  einfügen?

Gefragt von

1 Antwort

+2 Daumen

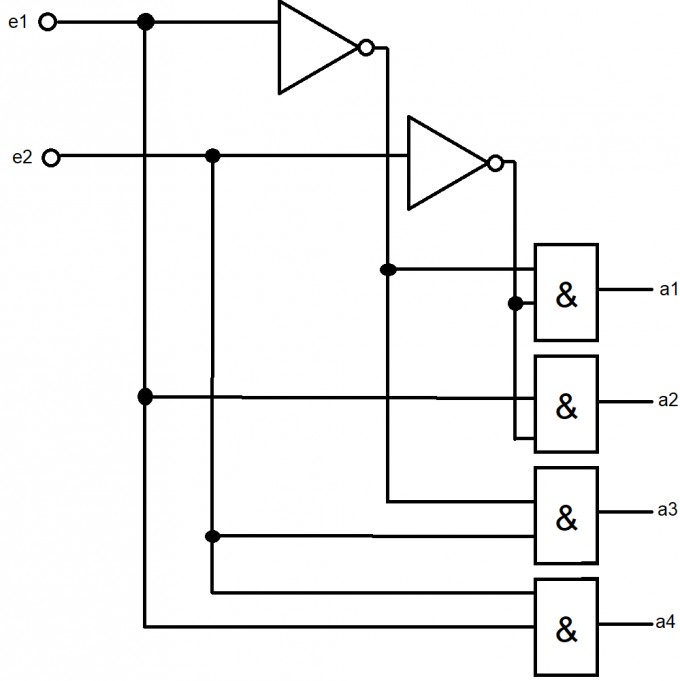

Ein \(1-\)aus\(-2-\)Decoder hat zwei Ausgänge und einen Eingang. Ein \(1-\)aus\(-n-\)Decoder hat \(n\) Aus- und \(\log_2{(n)}\) Eingänge. Man benötigt lediglich UND- und NOT-Gatter. Hier exemplarisch ein \(1-\)aus\(-4-\)Decoder:


Der Schaltplan ergibt sich aus der Wahrheitstabelle für einen \(1-\)aus\(-n-\)Decoder.
