Hallo zusammen ich hatte schon mal eine Frage gestellt bezüglich einer DNF (¬A∧B∧¬C)∨(¬A∧B∧C)∨(A∧¬B∧C)∨(A∧B∧C)


wie könnte das jetzt optimieren und in einem Karnaugh Veitch Diagramm darstellen. Hat jemand eventuell einen Lösungsansatz?

von

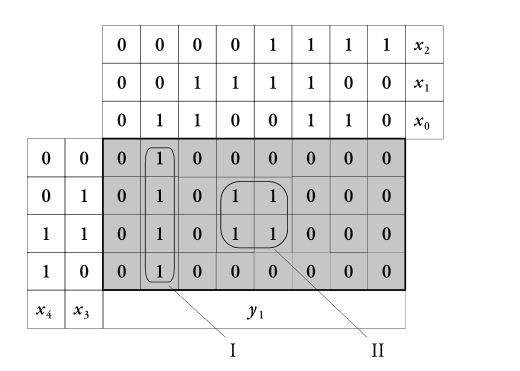

Hallo zusammen, ich verstehe es nicht mit den Karnaugh Diagrammen... Bei uns in den Heften sehen die Diagramme so aus. Ich bekomme dazu überhaupt keinen bezug.

Bild Mathematik


Bild Mathematik

2 Antworten

0 Daumen
(¬A∧B∧¬C)∨(¬A∧B∧C)∨(A∧¬B∧C)∨(A∧B∧C)
Drei Variable also

                                         A          A                    Aquer      Aquer
                             B          1              0                      0            1
                     Bquer         1             0                       1             0
                                        C           Cquer            Cquer       C

Die vier Minterme bringen die 1en, Rest Nullen.
von

Hallo zusammen, ich verstehe es nicht mit den Karnaugh Diagrammen... Bei uns in den Heften sehen die Diagramme so aus. Ich bekomme dazu überhaupt keinen bezug.

Bild Mathematik


Bild Mathematik
0 Daumen
b ~b
0 1 1 0 a
1 1 0 0 ~a
~c c ~c

Ergebnis (DNF): ac + ~ab
Ergebnis (KNF): (a+b) * (~a+c)
Wertetabelle
cba out
000 0
001 0
010 1
011 0
100 0
101 1
110 1
111 1
