Hallo


ich lerne für meine Digitaktechnik Klausur und leider weiß ich nicht was diese Z0 und Z1 mit dem Sternchen sind.

Dementsprechend kann ich das auch nicht ausfüllen.

Vll kann mir jemand helfen?

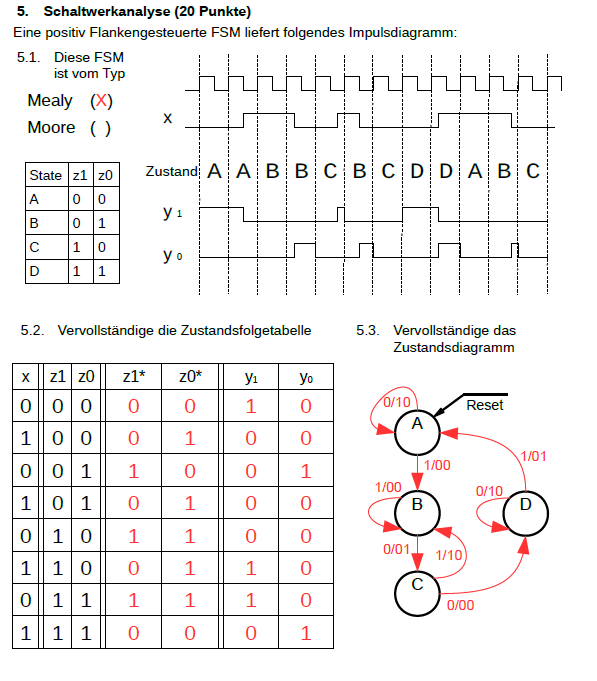

Bild Mathematik

von

1 Antwort

0 Daumen

Schau mal dort

https://de.wikipedia.org/wiki/Mealy-Automat#Beispiel

Ich denke mal, das x ist für die Ein- und die beiden y für die Ausgabe.

Und die z mit dem Sternchen stehen für die Folgezustände.

Also etwa die 1. Zeile der Zustandfolgetabelle würde ich so interpretieren:

Eingabe x=0  und Zustand A= 00  gibt keinen Zustandswechsel (also

z1* und z2* immer noch 00) aber die Ausgabe y1=1 und y0=0.

Im 2. Takt ist x=1 . Der Automat geht also am Taktende in der Folgezustand

o1 ( also B ) und macht die Auagabe 00.

Bin mir nicht ganz sicher, aber so (ähnlich) könnte es sein.

von

du hast absolut recht. ich bin gestern auch drauf gekommen.
