Frage:

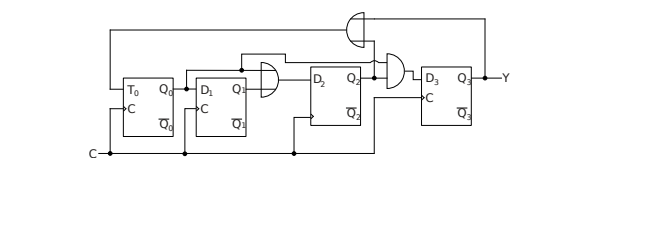

Geben Sie alle möglichen Anfangskombinationen und die daraus resultierende Pseudozufallszahlenfolge eines Schieberegisters (die Grafik unten) als Zustandsübergangsdiagramm an. Nutzen Sie dabei eine Zustandsübergangstabelle.


Avatar von

1 Antwort

0 Daumen

Antwort mit KI erzeugt

Das in der Frage referenzierte Schieberegister und dessen Funktion ist nicht direkt ersichtlich, da das Bild nicht eingesehen werden kann. Jedoch kann die Herangehensweise zur Erstellung eines Zustandsübergangsdiagramms für ein allgemeines Schieberegister erklärt werden. Schieberegister können unterschiedlich komplex sein und unterschiedlich viele Speicherstellen (Bits) enthalten. In diesem Beispiel gehe ich von einem einfachen Linear Feedback Shift Register (LFSR) mit drei Bits aus, um die Methodik zu demonstrieren.

Schritt 1: Bestimmung der möglichen Zustände

Ein Schieberegister mit drei Bits kann \(2^3 = 8\) verschieden Zustände haben. Diese sind:

- 000
- 001
- 010
- 011
- 100
- 101
- 110
- 111

Schritt 2: Bestimmung der Zustandsübergänge

Die Übergänge zwischen den Zuständen hängen von der Funktion des Schieberegisters ab. Ein häufig verwendetes LFSR für Demonstrationszwecke ist das LFSR mit der Rückkopplungsfunktion \(f(x) = x_2 + x_0\), wobei \(x_2\) das höchstwertige Bit und \(x_0\) das niedrigstwertige Bit ist. Die Bits werden nach rechts verschoben, wobei das resultierende Bit aus der Funktion \(f(x)\) das neue höchstwertige Bit bildet.

Schritt 3: Erstellung der Zustandsübergangstabelle

| Aktueller Zustand | Nächster Zustand | Bemerkung |
|------------------|------------------|-----------|
| 000 | 000 | Keine Änderung; kein Feedback |
| 001 | 010 | \(x_2 + x_0 = 0 + 1 = 1\) |
| 010 | 100 | \(x_2 + x_0 = 0 + 0 = 0\) |
| 011 | 101 | \(x_2 + x_0 = 0 + 1 = 1\) |
| 100 | 000 | \(x_2 + x_0 = 1 + 0 = 1\), Verschiebung führt zu 000 |
| 101 | 010 | \(x_2 + x_0 = 1 + 1 = 0\) (wobei die Addition eine XOR-Operation repräsentiert) |
| 110 | 100 | \(x_2 + x_0 = 1 + 0 = 1\) |
| 111 | 110 | \(x_2 + x_0 = 1 + 1 = 0\) |

Schritt 4: Erstellung des Zustandsübergangsdiagramms

Aus der oben genannten Tabelle können wir ein Zustandsübergangsdiagramm erstellen, indem wir die Zustände als Knoten und die Übergänge als gerichtete Kanten darstellen.

Zum Erstellen eines Zustandsübergangsdiagramms im grafischen Format würde man normalerweise eine grafische Software nutzen. Da dies hier textbasiert erklärt wird, beschreiben wir, wie die Verbindungen aussehen würden:

- Von jedem Zustand geht eine Pfeilspitze (→) zum entsprechenden nächsten Zustand, wie es in der Tabelle definiert ist.

Für die genaue Funktionsweise und Feedback-Formel des in der Frage abgebildeten Schieberegisters müssten die spezifischen Details bekannt sein, um ein präzises Zustandsübergangsdiagramm zu erstellen. Die hier dargestellte Methode bietet jedoch einen generellen Rahmen zur Analyse und Darstellung von Zustandsübergängen in Schieberegistern.
