Frage:
Text erkannt:

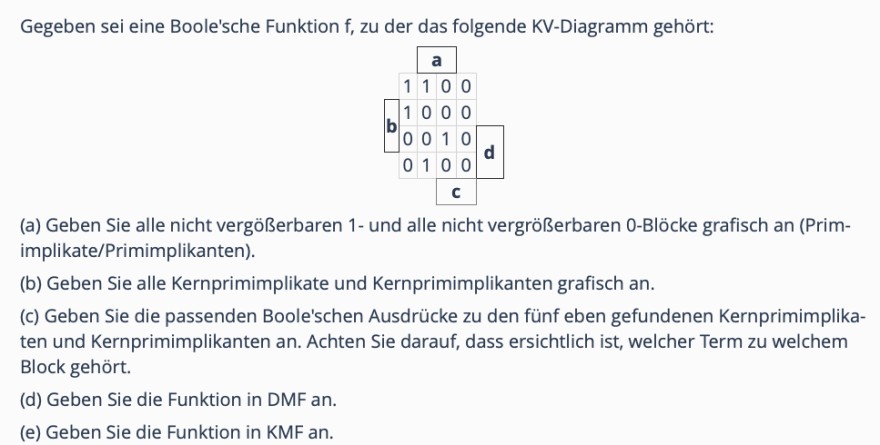

Gegeben sei eine Boole'sche Funktion f, zu der das folgende KV-Diagramm gehört:
(a) Geben Sie alle nicht vergößerbaren 1- und alle nicht vergrößerbaren 0-Blöcke grafisch an (Primimplikate/Primimplikanten).
(b) Geben Sie alle Kernprimimplikate und Kernprimimplikanten grafisch an.
(c) Geben Sie die passenden Boole'schen Ausdrücke zu den fünf eben gefundenen Kernprimimplikaten und Kernprimimplikanten an. Achten Sie darauf, dass ersichtlich ist, welcher Term zu welchem Block gehört.
(d) Geben Sie die Funktion in DMF an.
(e) Geben Sie die Funktion in KMF an.
