0 Daumen
107 Aufrufe

Guten Abend habe ich folgende Aufgabe richtig gelöst ?

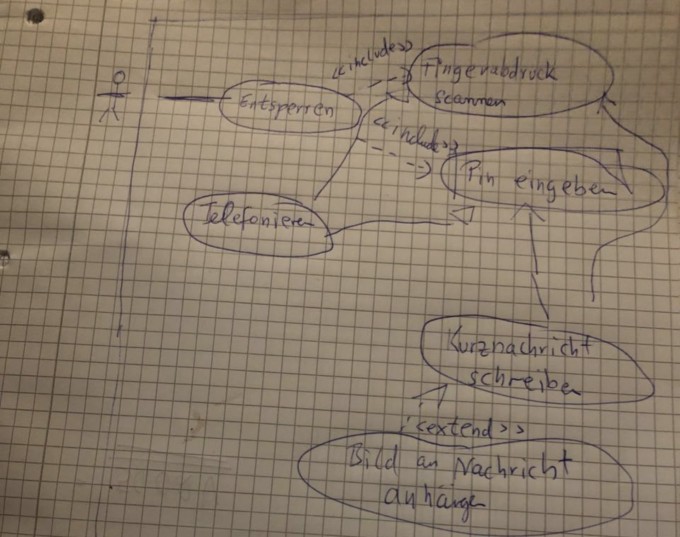

Ein Senioren-Smartphone soll vereinfacht nur Telefonate und Kurznachrichten erlauben. Das
Telefon kann mit PIN oder Fingerabdruck entsperrt werden. Gegeben seien folgende
AnwendungsfÀlle. Erstellen Sie ein UML-Use-Case-Diagramm, in dem alle AnwendungsfÀlle
inkl. Ihrer Beziehungen dargestellt sind. Beschriften Sie die Beziehungen entsprechend der
UML-Notation.

AnwendungsfÀlle:
- Bild an Kurznachricht anhÀngen
- Entsperren
- Fingerabdruck scannen
- Kurznachricht schreiben
- PIN eingeben
- Telefonieren

Bitte um Hilfe

Danke

UML Diagramm

Gefragt von

2 Antworten

0 Daumen

Man kann die Schrift leider nur sehr schwer entziffern. Inhaltlich sieht es auf den ersten Blick nicht schlecht aus. Versuche zukĂŒnftig vielleicht an einer geeigneten Darstellung zu arbeiten (z. B. mit Tools wie: https://creately.com/Draw-UML-and-Class-Diagrams-Online).

Beantwortet von 7,8 k

Also denkst du das das CASE Diagramm soweit richtig ist ?


Oder erkennst du da was falsch sein könnte oder man besser machen könnte?

Ich denke, dass es gut wĂ€re, wenn Du noch einmal eine etwas besser lesbare Skizze Deines UML-Diagramms hochladen wĂŒrdest.

Also alles richtig ?


Ich habe auch eine AktivitÀtsdiagramm Aufgabe gepostet .

Ihr könnt auch gerne dort drĂŒber schauen .

Als Tool eignet sich auch Mermaid. Sehr einfache Syntax.

0 Daumen

Hallo,

dein Digramm wirkt etwas, wie in 30 Sekunden dahin geschrieben, was mir aber erstmal egal ist :)

Der Inhalt ist auch so nicht ganz falsch, da kommt es immer drauf an, wie man sich was definiert. Du hast beispielsweise nur an eine einzige Person gedacht. Das könnte man noch etwas vervollstÀndigen...

Auch ein Pfeil zum Telefonieren wÀre sinnvoll :) Die Beschriftung des MÀnnchens beispielsweise "Senioren"

Beantwortet von

Was meinst du mit einem Pfeil zum telefonieren?
