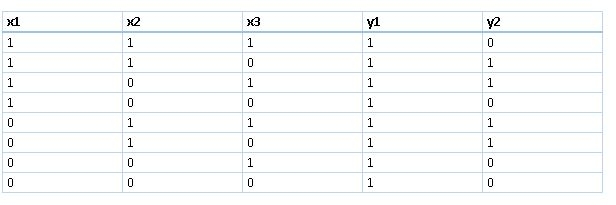

Hab folgende Tabelle gegeben:

Bild Mathematik

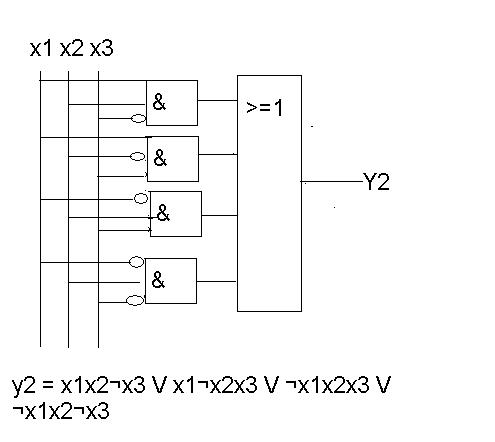

Daraus musste ich die Schaltung für die gekürzte Ausgangsfunktion von y2 zeichnen.

Bild Mathematik

Ist die soweit Richtig oder hab ich da was Falsch gemacht?

von

2 Antworten

0 Daumen

sieht gut aus.

In der Schaltung fehlen meines Erachtens die

Verbindungspunkte wo von den senkrechten Leitungen

für x1  x2   x3   die waagerechten abgehen.

von
0 Daumen

Hallo,

du schriebst "...die gekürzte Ausgangsfunktion von y2 zeichnen." Ich verstehe darunter, das die Ausgangsformel, die du aus der Tabelle herausgelesen hast noch verkürzt( vereinfacht) werden soll.

durch Hilfe von KV-Diagramm oder die Gesetze der boolschen Algeba kommt man von

x1x2¬x3 v x1¬x2x3 v ¬x1x2x3 v ¬x1x2¬x3

auf

¬x1x2 v x2¬x3 v x1¬x2x3

von dieser Formel solltest du die Schaltng zeichnen analog zu der orbigen.
