Aufgabe:

Erstellen Sie einen Kontrollflussgraphen zu dem obigen Programm.
Hinweis: Einfache Anweisungen (1 Knoten + 1 Kante) können weggelassen werden, da diese die Komplexität nicht erhöhen.

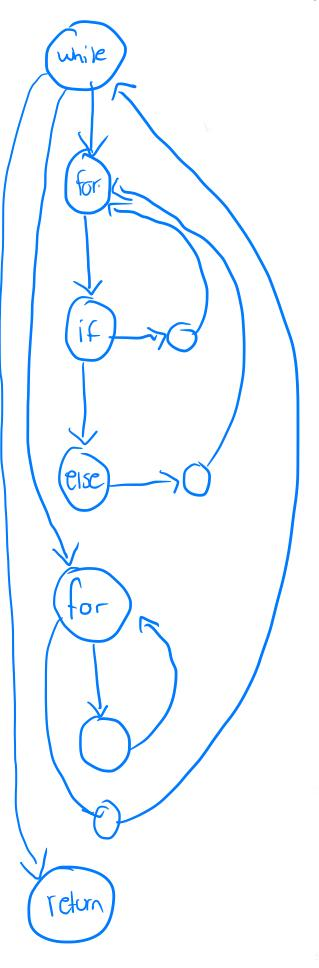

Mein Fluss schaut so aus:


Dieser ist leider falsch, kann mir jemand den richtigen Kontrollfluss aufzeichnen? Vielen Dank im Voraus! :)


Euer WilderWind
