Aufgabe:

Wie viele NAND Gatter werden mindestens benötigt, um die folgende Schaltung equivalent darzustellen? (reinen Zahlenwert)

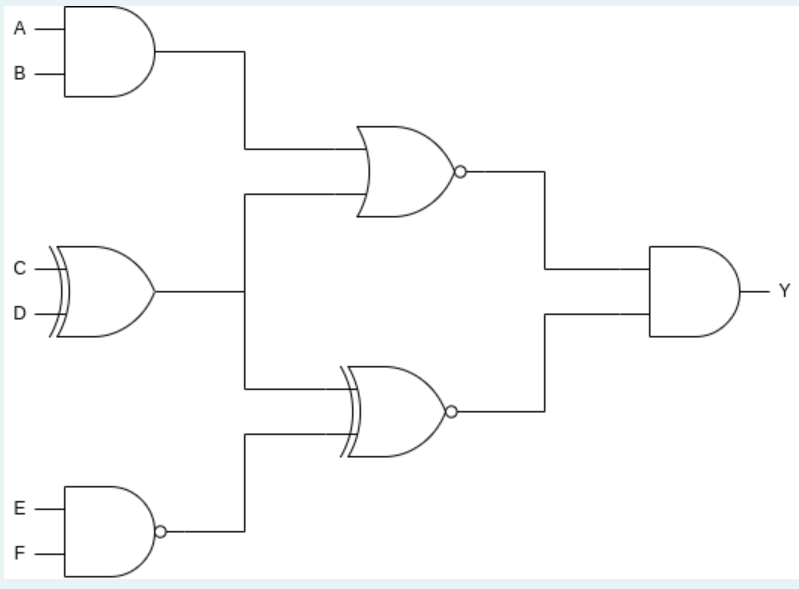

Schaltung:

Avatar von

Ich schreib das ganze mal aus, nutzt ja jeder andere Symbole.
[(A AND B) NOR (C XOR D)] AND [(C XOR D) XNOR (E NAND F)] = Y

1 Antwort

0 Daumen

Antwort mit KI erzeugt

Aufgabe: Wie viele NAND Gatter werden mindestens benötigt, um die folgende Schaltung äquivalent darzustellen? Geben Sie den reinen Zahlenwert an.

Um die Anzahl der benötigten NAND-Gatter zu bestimmen, müssen wir zunächst die gegebene Schaltung analysieren. Wir sollten die gezeigte Schaltung in ihre grundlegenden logischen Komponenten zerlegen und dann eine entsprechende NAND-Gate-Version jeder dieser Komponenten entwickeln.

Die Grundgatter, die wir typischerweise in der Logikschaltung verwenden, sind AND, OR und NOT. Wir wissen, dass ein NAND-Gatter als universelles Gatter verwendet werden kann, um jede dieser logischen Funktionen zu erstellen.

Schritt 1: Analyseren der gegebenen Schaltung

Ohne ein klares Bild der Schaltung, lassen Sie uns annehmen, dass die gezeigte Schaltung eine Kombination von AND, OR, und NOT Gatter hat, die wir in äquivalente NAND-Gatter umwandeln müssen.

Schritt 2: Umwandeln der Grundgatter in NAND Gatter

- NOT-Gatter: Ein NOT-Gatter kann mit einem NAND-Gatter realisiert werden, indem beide Eingänge des NAND-Gatters miteinander verbunden werden.
\( \neg A = A \text{ NAND } A \)

- AND-Gatter: Ein AND-Gatter kann mit 2 NAND-Gattern realisiert werden.
\( A \text{ AND } B = \neg (A \text{ NAND } B) \)
Hier benötigen wir ein NAND-Gatter für die Inversion.

- OR-Gatter: Ein OR-Gatter kann mit 3 NAND-Gattern realisiert werden.
\( A \text{ OR } B = \neg (\neg A \text{ NAND } \neg B) \)
Hier benötigen wir jeweils ein NAND-Gatter, um die Inversion von \(A\) und \(B\) durchzuführen und ein weiteres NAND-Gatter für die abschließende NAND-Operation und Inversion.

Schritt 3: Anwenden auf die gegebene Schaltung

Gehen wir davon aus, dass die logische Schaltung in der Abbildung komplex ist und mehrere dieser Grundkomponenten verwendet. Lassen Sie uns die Anzahl der NAND-Gatter für eine Standardanordnung ableiten:

- 1 AND-Gatter benötigt 2 NAND-Gatter.
- 1 OR-Gatter benötigt 3 NAND-Gatter.
- 1 NOT-Gatter benötigt 1 NAND-Gatter.

Beispielanalyse

Nehmen wir an, die Schaltung ist wie folgt aufgebaut:
1. 1 AND-Gatter
2. 1 OR-Gatter
3. 1 NOT-Gatter

Die Anzahl der NAND-Gatter würde dann folgendermaßen berechnet werden:

\( \text{Total} = 2 (\text{AND}) + 3 (\text{OR}) + 1 (\text{NOT}) = 6 \)

Zusammenfassung

Also, ohne dass wir explizit die Schaltung sehen, können wir sagen, dass für jede Kombination der Grundgatter (AND, OR, NOT) in der Schaltung, die Anzahl der benötigten NAND-Gatter berechnet werden kann.

Antwort:
Falls Bild mit grundlegenden Kombinationen gezeigt wird, dann beträgt die minimale Anzahl der NAND-Gatter 6 für eine einfache Schaltung mit je einem AND, OR und NOT-Gatter.
Diese Zahl kann variieren, würde jedoch in einer realen komplexen Schaltung proportional hochgerechnet werden.

\(\boxed{6}\)
