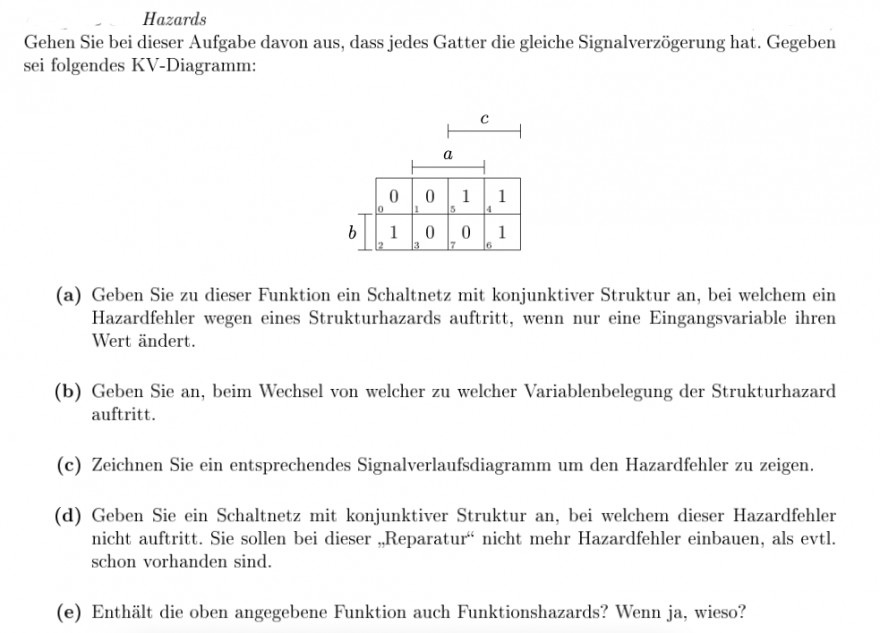

Hazards Gehen Sie bei dieser Aufgabe davon aus, dass jedes Gatter die gleiche Signalverzögerung hat. Gegeben sei folgendes KV-Diagramm:
(a) Geben Sie zu dieser Funktion ein Schaltnetz mit konjunktiver Struktur an, bei welchem ein Hazardfehler wegen eines Strukturhazards auftritt, wenn nur eine Eingangsvariable ihren Wert ändert.
(b) Geben Sie an, beim Wechsel von welcher zu welcher Variablenbelegung der Strukturhazard auftritt.
(c) Zeichnen Sie ein entsprechendes Signalverlaufsdiagramm um den Hazardfehler zu zeigen.
(d) Geben Sie ein Schaltnetz mit konjunktiver Struktur an, bei welchem dieser Hazardfehler nicht auftritt. Sie sollen bei dieser ,,Reparatur" nicht mehr Hazardfehler einbauen, als evtl. schon vorhanden sind.
(e) Enthält die oben angegebene Funktion auch Funktionshazards? Wenn ja, wieso?



Text erkannt:

Hazards Gehen Sie bei dieser Aufgabe davon aus, dass jedes Gatter die gleiche Signalverzögerung hat. Gegeben sei folgendes KV-Diagramm:
(a) Geben Sie zu dieser Funktion ein Schaltnetz mit konjunktiver Struktur an, bei welchem ein Hazardfehler wegen eines Strukturhazards auftritt, wenn nur eine Eingangsvariable ihren Wert ändert.
(b) Geben Sie an, beim Wechsel von welcher zu welcher Variablenbelegung der Strukturhazard auftritt.
(c) Zeichnen Sie ein entsprechendes Signalverlaufsdiagramm um den Hazardfehler zu zeigen.
(d) Geben Sie ein Schaltnetz mit konjunktiver Struktur an, bei welchem dieser Hazardfehler nicht auftritt. Sie sollen bei dieser ,,Reparatur" nicht mehr Hazardfehler einbauen, als evtl. schon vorhanden sind.
(e) Enthält die oben angegebene Funktion auch Funktionshazards? Wenn ja, wieso?
